Pensando en hablarte sobre reparaciones de circuitos electrónicos, he recordado un disco duro que reparé hace un tiempo. Es una reparación sencilla y habitual, por lo que creo que puede serte útil.
Se trataba de un disco duro externo, que me trajo un amigo para ver si podía resucitarlo. Él es DJ, y montando el equipo con prisas conectó un alimentador incorrecto, que quemó el disco. Los datos eran importantes, puesto que tenía una gran cantidad de música que utiliza en sus actuaciones. Valía la pena intentarlo.
Síntomas
Mi amigo me comentó que lo había llevado a un técnico en microinformática, que tras sacar el disco de la carcasa USB y conectarlo directamente a un ordenador, ni siquiera encendía. El ordenador completo parecía muerto.
Pruebas
Lo primero que hice fue medir las conexiones de alimentación del disco. Las fuentes de alimentación conmutadas, como las de los ordenadores, tienen un sistema de autoprotección, que actúa cuando existe un cortocircuito en su salida o un consumo excesivo. Así se evita que se quemen componentes incluso provocando un incendio. Este indicio me hizo sospechar de los componentes de entrada de alimentación al disco. Con el polímetro, medí continuidad entre los terminales de alimentación. Entre los terminales de +12VDC y GND había 0 ohmios. Seguí las pistas de cobre y observé que había un diodo supresor de transitorios en paralelo. Los valores serigrafiados indicaban que el fabricante era ON Semiconductor, y el código marcado era 951 LG. Tras mucho navegar por la red, encontré la referencia del fabricante, que era 1SMB13AT3G. Una vez localizado el datasheet, vi que se trataba de un diodo supresor de transitorios, que actúa en torno a los 15V.
Diagnóstico
Era bastante probable que el diodo fuese el responsable del cortocircuito, así que lo desoldé. Al volver a medir, el cortocircuito había desaparecido.
Los diodos supresores de transitorios (también conocidos como TVS y transiles) son similares a los diodos zener. Entran en conducción cuando se supera un valor de tensión entre sus terminales. Esto se hace para proteger el circuito contra sobretensiones. Su funcionamiento es similar al de los varistores. Normalmente, los TVS se montan en circuitos electrónicos de corriente continua de baja potencia, y los varistores se usan para corriente alterna de red. En este artículo explico más detalles sobre los varistores. Los TVS pueden ser unidireccionales con polaridad, como en este caso, o bidireccionales, que serían equivalentes a dos unidireccionales en contraparalelo.
En este caso, el alimentador conectado debía ser de más de 18V, provocando que el TVS actuase. En el caso de pequeños picos de tensión, el supresor de transitorios se cruza, volviendo a su estado normal una vez desaparecida la incidencia. Cuando la sobretensión es más fuerte o prolongada, el transil queda cortocircuitado de forma permanente. En casos más extremos, simplemente estalla.
Tratamiento
Monté el disco en un ordenador, y funcionó perfectamente. Después lo monté en su propia carcasa USB y también funcionaba bien. Tras hacer una comprobación de fallos, por si se había perdido información, estuve seguro de que estaba reparado. El diodo TVS había hecho su trabajo perfectamente.
El equipo puede trabajar sin el transil, aunque no tendrá protección si se repite el incidente.
Costes
El tiempo empleado en la reparación fue de una hora y media, aproximadamente, mayormente dedicado a la investigación del componente en cuestión. Podía haberlo quitado directamente y probar, pero no quise arriesgarme a dañar la placa por actuar a ciegas.
El precio de un diodo TVS es menor de un euro. En RS-Amidata lo puedes encontrar por 0,15€, aunque debes comprar varias unidades, y sumar IVA y portes.
Puede que no sea rentable reparar el disco si tenemos en cuenta el precio de uno nuevo, pero si los datos contenidos son importantes, vale la pena intentarlo. Para mi, el premio fue la satisfacción y el alivio de mi amigo.
Comentarios
Mientras mi amigo me estaba comentando los síntomas y cómo se había producido la avería, pensé en que quizás el problema estuviese en las protecciones de la alimentación, porque en caso contrario la reparación sería prácticamente inviable, debido a lo difícil que es encontrar los componentes como circuitos integrados, y más aún los chips que vienen con su propio firmware.
Ahora tú
Si quieres aportar algo, opinar, criticar (siempre con respeto), hazlo aquí debajo. Tus aportaciones son muy importantes para mí, y me ayudan a mejorar el contenido haciéndolo más útil.
Comparte. Si esta información ha resultado útil para ti, haz que lo sea para otros. Y no olvides suscribirte para recibir más artículos como este en tu email.
Rebeca dice
Me han dado dd presupuesto 850 euros por fallo en lis cabezales. Si alguien me ofrece información de quien repara a un precio inferior que me avise . Gracias
Albert dice
Excelente información, nos sirvió al 1000!! el diodo estaba en diferente lugar del disco y comenzaba a creer que no traía, pero al conectarlo era el que se calentaba inmediatamente y mandaba a corto la fuente. Lo retiramos y el disco volvió a funcionar. Muchas gracias por compartir esta información tan valiosa.
Miguel dice
Gracias Eugenio por la ayuda que nos das desde este medio, el caso es que tengo un disco duro Samsung EcoGreen HD103SI perteneciente a un iomega mod spdhdt play director screen with turner que dejo de funcionar y por ese motivo extraje el disco, me gustaría saber como podría hacer una conexión mínima para descubrir si el disco funciona y guarda todavía los archivos, con alimentación y conexión de datos usando las conexión Sata inútil del integrado iomega play director screen with turner, con algunos cables y un usb reciclado sin tener que comprar un adaptador de alimentación y datos junto con la fuente de alimentación. pues mi intención es comprar una caja para poderlo conectar y transportar como disco externo, y ya vendría con fuente de alimentación. He conectado los tres primeros pines a positivo y los otros tres siguientes a negativo y los he conectado a una fuente de alimentación 12 voltios CC 4A 48w. pero el disco duro no hace ningún tipo de sonido ni parece que funcione. no se que le pasaba antes, pero cuando lo trate de probar estando el equipo completo lo alimente con un transformador de 15 voltios y olio a frito, pero el defecto se limitaba a un condensador de la placa del integrado que utilizaba el iomega play director screen with turner, por tanto entiendo que el fallo no paso de allí, me gustaría saber lo que me produce estas dudas, para no comprar una caja para un disco duro 3,5 que se me quede inútil sin usar, un atento saludo y gracias de antemano.
Eugenio Nieto dice
Puede ser que lo hayas quemado del todo al conectar el transformador de 15V.
El condensador no sirve como protección, así que la tensión ha llegado a otros componentes.
Haz ingeniería inversa de la zona y comprueba el estado de los componentes relacionados.
Víctor vigo dice
Muy amable, se agradece el instructivo.
Diosdado Rios Pino dice
Fundamentalmente dos problemas, uno un disco de 320gb trabajando que con el software CristaDiskinfo me da en “Riesgo” con dos sectores en amarillo, ?Podrá tener solución?. El otro de 160gb que necesito para instalar el SO separado del de 1Tb donde tengo toda la información, pero que al conectarlo de prueba en una PC parece en cortocircuito pues esta tumba el SO, después de leer el artículo muy interesante intentaré hacer algo, aunque tengo cierta idea sobre el tema, tengo pocas posibilidades, guardaré la página y trataré entrar nuevamente, de cualquier manera ahí va mi correo, gracias.
Javier dice
Saludos cordiales. Estaba usando mi ordenador iMac normalmente y hubo un corte de corriente, tenía conectado un disco duro externo de 2T y al volver a encender el ordenador el disco externo ya no apareció en escritorio. Aparentemente el corte dañó al disco duro ¿que puedo hacer? Muchas gracias por su ayuda.
Hernán dice
Conecte la alimentación de un disco duro 1tb al revés por accidente invertí los colores de entrada osea que donde 5v mande 12 v salió olor a quemado, se puede recuperar como este o no? Gracias
Job dice
Que tal, fijate que tengo el mismo problema ¿pudiste resolverlo??
edward dice
buenos dias. euge. dispulpa he leido los comentarios de otros participantes y tengo una pregunta similar a ellos. vi tu experiencia. y me di cuenta. que lograstes dar con la falla .pero aqui esta pregunta. que casi todos te hacen. como distes con la nomeclatura del TVS en cuestion si solo dice 905 LG. tengo un disco que me dice que es 838 LG. me gustaria saber como lo localizastes GRACIAS.
Andrea Cabrera dice
Hay que tener cuidado con los discos duros que pensamos que ya no funcionan, porque después los encuentra otra persona y tiene toda la información que hayamos dejado. Gracias por los consejos
Pedro Redondo dice
Hola Eugenio,comentarte que hago cosillas de electronica por hobby y hace poco se me fue la fuente de alimentacion de mi pc, la cambie y mi sorpresa fue que no arrancaba mi pc, pues lo lleveva servicio tecnico y el disco duro habia muerto, lo cambiaron y como tenia informacion importante en el empececa navegar por internet y tube la gran suerte de dar con tu articulo. Desolde un pequeño componente que me daba continuidad y sin reemplazarlo ni nada lo tengo funcionando denuevo. Muchisimas gracias por aportar tus conocimientos.
Manuel dice
Buenas noches, me ha sucedido algo parecido, aunque aún no he podido hacer nada ya que debo pedirle a un tío mío un multímetro para comprobarlo… Hace una semana estaba yo a estas horas de la noche acabando de organizar los archivos del disco duro externo que tengo de 2tb (todas las imágenes en una carpeta, todos los videos igual…) Total, que deje pasándose los videos más importantes para mi (los de las fiestas de mi pueblo) y llegó un momento que me dió error la transferencia y dije: bueno, lo intento mañana y dejo los dispositivos descansar… Mi sorpresa fue que al día siguiente el disco seguia igual y pensé que sería el adaptador, desmonté la carcasa, desconecté el adaptador y lo conecté a otro disco duro… Tampoco funcionaba, decidí comprar una carcasa nueva y hoy me llegó y sigue sin funcionar…
He probado incluso a colocarle una PCB de un disco duro que tengo que es idéntica a la suya, pero el sistema de indica que tiene 134217728 gb libres y ahí ya me ha resultado muy extraño… Yo estoy súper agobiado porque la música y las películas puedo descargarmelas de nuevo, pero los videos importantes no puedo perderlos… ¿Podría ser problema de lo que comentas en el artículo?
Agradecería tu respuesta ya que ando muy agobiado
Mario Rivero dice
Hola Eugenio, bueno tengo el disco de laptop que venia como disco externo lo que sucede es que al mirar el administrador de dispositivos en los componentes de Controladoras de bus serie universal aparece y desaparece el Dispositivo de almacenamiento USB por lo tanto no aparece el disco, consegui un disco de la misma marca y la misma serier mas no es el mismo modelo de la placa controladora, queria saber si hay alguna forma de arreglar esa placa ya que la información que hay dentro el disco es vital, gracias de antemano por tu ayuda.
Daniel Villalon dice
Hola!, De verdad que me ha sido de mucha utilidad tu artículo, tengo un disco duro Seagate barracuda de 1tb (de pc) que lo contecté a un Notebook con una fuente de poder de pc puentiada funcionó bien hasta que al parecer la fuente de poder dejo de ser confiable y el Windows se colgaba con la pantalla azul hasta que el disco duro dejo de funcionar no hacía nada, cambie la diodo rectificador de la fuente de 5v y volvió a funcionar hasta un tiempo este volvió a tener el mismo problema. Ahora el disco no hace nada incluso al cambiar el diodo. Intentaré los mismo pasos que tú artículo para probar. Gracias! Comentaré mis resultados!.
Gabriel dice
Hola Eugenio, antes que nada muy bueno tu aporte. Por otro lado, tengo un disco externo WD Elements de 2TB el cual se desconecta cada 4 minutos 30 segundos SIEMPRE. Estoy haciendo un análisis con el software Victoria para ver si hay algún problema en algún sector del disco y si se puede remapear. Por otro lado, observe que al hacer una comprobación SMART el disco devuelve que su temperatura es de 232ºC, lo cual es falso ya que se tendría que prender fuego y la verdad que al tocarlo tiene una temperatura relativamente norma. Acá vienen las consultas por si me podes ayudar ¿tuviste algún problema similar alguna vez? ¿Sabes si el sensor de temperatura del disco esta accesible para ser reemplazado o eliminado? Desde ya muchas gracias! Saludos. Gabriel.
Juan dice
Hola, he visto tu artículo. Y me a sido interesante. Ya que yo tengo un disco duro de 500 gb y de un día para otro dejo de funcionar el ordenador no encendía. Cual fue mi sorpresa que a cambiar la placa base y enchufar el disco duro no funcionaba y no lo reconocía en el arranque de la placa, me disguste, porque tenía más de 120 gb de música que estaba coleccionando, lo tengo guardado en una caja y tendré que buscarlo m. Ojalá tenga suerte con lo que comentas y lo pase a otro disco. Siempre lo guardé ya que sabe si alguna vez podría recuperarlo y de esto es sobre el 2011, que fue cuando pasó la avería. Gracias por tu post.
Dainier Gonzalez dice
tengo un disco duro western digital my passport ultra extaible de 1 TB que despues de conectarlo con un cable defectuoso me creo un cortocircuito y ahora la pc me lo reconoce por los puertos 2.0 y me copia muy lento, y en los puertos 3.0 me enciende la luz blanca que deberia ser azul y este no lo reconoce ninguna pc en purtos 3.0, a que se debe estao que alguen me ayude
Daniel López del Valle dice
Acabo de reparar un disco duro con información importante gracias a este post. En casos como este solía cambiar la placa, pero en este disco marca Hitachi se complicaba porque al parecer la placa no lo reconoce y hay que cambiar el BIOS del disco. Me he ahorrado una complicación buena, así que ¡Muchas gracias!
Saludos
Gabriel dice
Gracias buen aporte, pienso aplicarlo y revisar varios discos que tengo guardados por casos similares …un caso curioso que me paso con un disco de laptop seagate thin 320gb luego de varios bajones la pc lo reconocia como 3.86gb de espacio sin permitir inicializar el disco por el administrador de discos… y menos coger formato lo reviso en la bios y otros programas y .el modelo se reconoce bien pero indica 3.86 de espacio interno… 2 discos con este problema… la cosa es que enchufando y desenchufando uno de ellos note que sonaban como pegados hacian un click fuerte a los segundos de enchufarse y luego quedaban como sin alimentación…uno de los dos girandolo mientras enchufaba y desenchufaba inicio y se reconocio inmediato. revisandolo el disco esta al 100% de salud en perfecto estado analizado y verificado…eso si el record de intentos de inicio marcaba 117.345 … cosa que es un valor alto comparado a otros discos mas antiguos y claro sin este problema…lo cierto es que esta funcionando y los datos perfectamente estaba casi lleno…el otro se mantiene igual con la misma falla…tenia los cabezales pegados? es la falla que lo hace reconocer con tan poco espacio interno? gracias amigos
Juda Dianderas dice
Amigo por favor, tengo un disco duro externo simpledrive de 350gb q enchufe sin su adaptador de energia y ahora no prende, es posible resucitar ese disco duro o ya no?
cp2dj dice
¡Hola! Mi nombre es Rufo Zárate. Gracias por toda la info y de mas herramientas que hay en este sitio, porque es exactamen lo que buscaba. Metí la pata al customizar una maquina que tiene ya su tiempo, conete la linea de +5VDC a+12VDC. No me suelen pasar estas cosas, ya que tengo mucha esperiencia, practica y estudios en electricidad y electronica, pero me pudo el cansancio, las prisas y actue sin la herramienta de medición adecuada. Imagine que habría una solución de tipo electrico y suponía lo de la protección. Asi que empece a buscar en internet y, @@@@ el dios Binario existe. Fueron dos discos los que sufrieron mi mal hacer, en ellos guardo todo mi andar en este mundo virtual desde que empece. Creo que gracias a la info que hay aqui, podre recupera todo mi mundo virtual. Si no, tampoco pasa nada, pero si se nota una especie de vacio interior, al tener que empezar a recopilar detos, paginas, videos , musica y muchos trabajos acumulados. gracias y saludo
manuel dice
Buenos días Eugenio.
Pudieras mostrar una foto más clara del diodo que desoldaste y sus características, ya que se me quemó el disco duro(conecté al revés el adaptador de corriente del usb) y quiero ver si con un técnico llevando la pieza puede realizar la reparación.
Gracias
Julio dice
Estimado amigo:
Veo que es UD un experto en este tema. Tengo un disco Seagate Barracuda de 2TB que estaba funcionando perfectamente y al dia siguiente cuando encendí la máquina no lo reconoció mas.
No ha tenido cortes electricos ni fallos de AC, de hecho, cuando lo conecto al conector sata y lo palpo al parecer esta funcionando perfectamente pero la PC no lo ve, fue asi de repente no mas.
Comoquiera que estoy en Cuba se me hace muy dificil adquirir otro y tengo información valiosa para mi en este disco.
Agradecería de UD su orientación para poder resolver y que de ser posible también me la enviara a mi correo porque no me será tan facil volver a ver su sitio WEB muy rápido. Gracias anticipadas y muchos exitos en su vida y en el trabajo.
José Alfonzo dice
Estaba buscando información sobre esto, primero encontré lo de los diodos y después su experiencia, yo retiré la placa del disco pero no se identificar los diodos, por favor, si me puede ayudar, leí que se pueden puentear aunque el disco quedaría desprotegido, pero me interesa por ahora respaldar la información, le adelanto que estoy en Venezuela y este país lo han destruido, muy difícil conseguir cosas. el disco es Western Digital, WD1600AAJS de 160 GB, creo que puede ser eso porque el disco no arranca, no gira, no se siente movimiento.
Iñigo dice
Mi Disco Duro interno SATA Hitachi de 320 GB ya no arranca y la BIOS no lo reconoce. Deje el PC encendido y al dia siguiente lo encontré apagado.
El Disco no vibraba al encender el PC y busque un Disco igual que si funciona, para cambiarle la placa.
Le he puesto la placa y ahora el Disco vibra pero sigue sin reconocerlo la BIOS.
Supongo que aparte del problema de placa tiene algún otro problema.
¿Que puedo hacer para recuperar los datos?
Carlos Parada dice
En primer lugar debemos decir que cambiar la placa de un disco duro por la de otro disco del mismo modelo en algunos casos no es suficiente, porque a veces los discos duros, a pesar de ser del mismo modelo, si son de alguna partida diferente, pueden tener algunas diferencias que, aunque pequeñas, no permiten que las placas sean totalmente compatibles. Por lo cual será necesario que el disco sea de una misma partida, cosa que podrá registrarse comparando las numeraciones de cada disco y buscando que sean lo más próximas posible. Si el disco es de una marca importante se podrá conseguir información sobre dicho modelo buscándola a través de Internet.
En segundo lugar, y este es el elemento fundamental, debemos tener presente que el disco duro de una computadora tienen una memoria ROM en la cual se guardan una serie de datos básicos y fundamentales que, en el momento del arranque, permiten vincular el harward con el software específico de cada computadora. En la amplia mayoría de los discos es muy fácil ubicar la memoria ROM en tanto es el único circuito integrado que tiene 8 patitas.
Esa es la razón por la cual no basta con cambiar una placa por otra, sino que también será necesario intercambiar sus respectivas memorias. Lo cual implica desoldar la memoria de cada una de las placas e intercambiarlas, algo que exige tener cierta práctica en ese tipo de trabajos, porque si al desoldarla y al soldarla en la otra la pasamos de calor, o la afectamos de alguna manera, ya no será posible recuperar el disco por nuestra cuenta. De todas formas cambiar una memoria de un disco por la de otro es algo que cualquier taller de electrónica, o un técnico de electrónica con experiencia y con las erramientas necesarias, pueden realizar muy fácilmente, y por lo tanto por poco dinero.
Es muy difícil que la memoria se haya quemado, pero si por alguna razón la misma se quemó, la única forma de recuperar la información es enviándo el disco a la firma que construyó el disco para que lo haga, pero eso es algo que sale muy caro, diría que carísimo. Eso, generalmente, solo le es útil a una empresa para quien los datos del disco, desde el punto de vista económico, le fueran muy importantes. Claro que también puede sernos útil si para nosotros los datos del disco, por las razones que sean, tienen mucho valor.
FjzArt dice
Saludos, tengo un disco duro de 320GB sata de laptop marca Toshiba, este se quemo por un accidente al conectarlo con un adaptador usb, tengo informacion importante para mi dentro, consegui otro disco duro igual y le cambie la placa, encendio con un sonido de clik repetitivo, y no es reconocido por la bios de la pc, pero si lo conecto en una pc encendida con sistema operativo cargado al rato deja de sonar clik, sigue encendido y a simple vista sigue sin aparecer, pero al abrir una utilidad de recuperacion aparece pero no me muestra particiones ni nada, he intentado rescatar los datos pero no he podido conseguirlo.
David Gaibor dice
Buenas amigo, en caso de ser una placa de disco de lapto, cual seria el diodo a sacar no me prende para nada gracias
EmanuelJCH dice
Buenos días.
tengo un disco duro HITACHI de 500GB
siempre lo he mantenido con un fan cooler abajo de el por el calor y a funcionado así desde el 2013 y siempre le tocaba para sentir su temperatura y lo sentía frió un programa que tenia me decía 25 grados. el problema es que de un dia para otro dejo de funcionar el arranca lo reconoce la BIO o SETUP pero no me manda al S.O dice que no encuentra por dode bootear y reinicio el ordenador y el disco duro desaparece de la BIO sin embargo el sigue funcionando lo se por que vibra y calienta y todo sin embargo es como si estuviera invisible
Rogelio dice
Buen día, e leído información sobre el probable corto en un diodo, pero hasta ahorita no e intentado como tal arreglar un disco que tengo de 2tb, resulta que tenia conectado el disco duro y un quemador DVD con mismo cable, y un día encendí la PC y de inmediato se escucho un ruido de corto, empezó a oler a quemado en el quemador de DVD y bueno apague el equipo, pero me di cuenta que mi disco duro no estaba detectado y haciendo pruebas me encuentro con que el disco ni siquiera enciende, no hace nada de nada, revise los DIODOS como se explica pero al parecer están bien, de un lado da equis valor (000) del otro 001 continuidad, no soy experto en estos temas, pero me dio curiosidad que uno daba de un lado 001 y del otro solo valor 1, que creo 1 es ningún valor, entonces tengo la duda, ese DIODO puede tener algún problema? si solo lo quito podría iniciar el Disco Duro? no quisiera quitar piezas y dejarlo peor.
Tenia pensado ponerle otra PCB o placa lógica, pero me queda duda si puedo dañar el disco duro mas o si no funciona no se si se tenga que cambiar el chip Bios.
Espero me pueda ayudar con la duda le agradecería infinitamente.
Antonio dice
Te tengo que felicitar x el articulo, acabo de salvar la informacion de un HDD, con un corto similar o igual al del ejemplo que pones…. mil gracias por tu aportación. Este ademas venia con sectores defectuosos pero eso es otro problema menor. Un Saludo
Eugenio Nieto dice
Me alegro de que te haya servido 🙂
Saludos!!
luis enrique ortiz dice
tengo un disco creo que es igual al que reparaste el estaba funcionando y de un momento a otro la pc no lo reconoció lo saque de la carcasa y lo conete directo al pc y no funciono sin reconocerlo y conete otro disco bueno a la carcasa y no funciono pero en el pc si
guarde el disco duro porque pensé que algún día se podría reparar y creo que si se puede con lo que explico y para consegir esos diodos como es la ref
o se puede sacar de algun otro disco duro cualquiera
gracias
Nelson Jose hernandez dice
Buenos días Amigo Eugenio, soy un usuario básico en electrónica no soy técnico, quisiera pedirle su punto de vista acerca de una avería de un disco duro seagate 1TB, ocurrió un accidente en la conexión del disco por medio de un molex sata de 4 pines se invirtió en su posición y la corriente de 12v cable amarillo fue a parar a la de 5v cable rojo, ya la fuente de poder del ordenador me había mandado un aviso de no encender, algo malo estaba pasando, consecuencias quemo los 2 diodos en paralelo llamados suiches con valor expresado con el símbolo “0” o la letra “O”, revisando el diodo en la línea de 12V vi que sus valores estaban correctos pero el de 5v no dio valor correcto así que lo removí, lo volví a medir y estaba quemado no dio valores normales de un diodo, puentee los diodos llamados Fusibles o de choque como se muestran en la foto, conecte el disco sin el diodo 5V y no funciono, mi pregunta es ¿tengo que reemplazar el diodo smd por uno en buen estado de 5v para que el disco arranque? O lo puedo puentear o hacer un puente con un cable, Porque al ver su explicación que le retiro el diodo a la placa del otro disco y este si encendió, que me recomienda. Le mando las fotos de una placa quemada igual a la mía y una foto de otra placa en perfecto estado, para que tenga una idea.

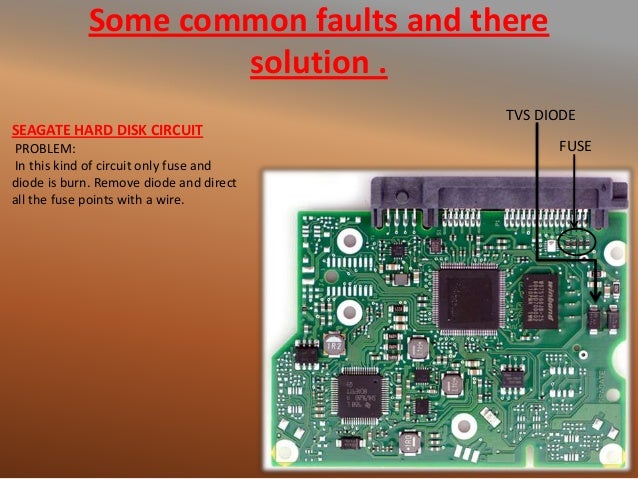

Imagen de un procedimiento para repararlo
https://image.slidesharecdn.com/harddiskpcbrepairing-150719174239-lva1-app6891/95/harddisk-pcb-repairing-9-638.jpg?cb=1437327793
Esta imagen muestra detalladamente lo me sucedió
https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcTAocQo_5bjaUcdaAEfHVuzv6WOdt0jkak_RCY3WuIh2EvHLiwoCw
Placa madre en perfecto estado
gaston godoy leyton dice
Eugenio gracias por enseñar en forma clara y simple a quienes no tenemos idea de electrónica…Le cuento: Quise enviar los archivos de mi viejo disco a mi nuevo PC, y compre un adaptador Sata-Ide. Al principio pude leer su contenido dando energía a traves de el transformador que viene incluído, Todo bien hasta que a los pocos minutos desapareció el DD del explorador y olí a quemado,lo desenchufe y fuí donde me vendieron el famoso USB2 Ide/sata y me cambiaron el transformador. Ahora no parte el DD y se quemó el transformador… Me indicaron que usara una fuente de poder para energizar y aprovechar las conexiones que trae… Pude traspasar toda la información de otro disco sin problemas mientras funcionaba la Fuente de poder del viejo PC…. intenté conectar el disco primer que hizo cuetazo y sucedió que la fuente de poder se detuvo… Volví a probar con un tercer disco del viejo PC y sí funcionó… Resumen: EL DD Excelsior de 250 GB detiene la Fuente de poder por lo que deduzco por su su excelente artículo que mi disco hace cortocircuito… ¿Alguna solución para este DD sata II modelo J9250S para recuperar la información de mis trabajos? Gracias por leer mi extensa consulta y felicidades.
francisco cortez dice
es usted un master, muy bien explicado me sirvio bastante, tuve un caso parecido lo unico que me preocupa es que el disco se daño debido a que la fuente de poder se quemo, lo mas raro es que el cpu estaba apagado solo estaba conectado a un pequeño ups la cual evita los picos elevados, en fin me salvo de un buena bronca con mi esposa gracias
miguel dice
muchas gracias por compartir sus conocimientos y experiencias en su trabajo, voy aplicarlo a ver como me va, saludos
Alicia dice
Hola Eugenio, hoy lleve un disco duro a una tienda de reparaciones porque este no se encendia al enchufarlo (fue fallando poco a poco hasta que un dia dejo de encenderse) y me han dicho que no contiene informacion el disco, como si estubiese formateado, me enseñaron una pieza quemada donde estan las entradas de corriente, el conector usb y boton de encendido, solo quiero la informacion que contenia que es muy importante para mi, me han dicho que intentarian recuperarme la informacion pero que es un proceso lento y m darian un presupuesto x gigas q quisiera recuperar siempre que fuese posible xq no me lo aseguran, y como no entiendo de reparaciones queria preguntarte si es realmente posible que sea irrecuperable la informacion contenida con esta averia… esa pieza puede influir en la memoria?, un consejo mevendria muy bien, gracias de antemano
Eugenio Nieto dice
Lo más preocupante es el hecho de que fuera fallando poco a poco.
En estos casos, suele pasar que al escribir información, el disco falle, quedando los datos corruptos.
Así, según los datos que estén “rotos”, podría haberse perdido mucha información definitivamente.
Yo primero intentaría reparar la avería física, reemplazando el componente y verificando lo más cercano.
Si al probarlo no funciona, habría que recurrir a algún servicio de recuperación de datos.
Compara empresas, y sobre todo busca opiniones, porque si no se hace bien, al intentar recuperar datos se puede perder lo poco que quede bien.
De cara al futuro, intenta tener copia de todo, mejor si es en la nube (tipo Google Drive).
Suerte
Alicia dice
Vaya… y a parte del disco duro habria otra alternativa de conseguir esa informacion?, me refiero a que por ejemplo todo lo tenia en un portatil y de ahi lo pasaba (cortando) al disco duro, de este portatil podria recuperarla?
Eddy Vivas dice
Tengo el mismo problema que explicas en el articulo, es un diodo tvs “ON 6LF RC49” y necesito ayuda ya que no el logrado encontrar el datasheet del diodo para conocer sus valores.
Agradecería me dijera donde puedo encontrarlo
Eugenio Nieto dice
Podría ser el P4SMA7.5C:
Comprueba si la tensión que hay en el diodo cuando está funcionando es de unos 5Vdc o menos, ya que este modelo soporta 7,5V.
Suerte
Luis dice
Como explica Euge si la fallá fue por una variación de voltaje posiblemente este quemado parte de la alimentación y en la misma placa lleva unos diodos de proteccion
En mi caso localice el que se quemó de mi disco duro y como ya daba por perdido toda información… Pues desolde el diodo y así lo conecté y funcionó
Ahora la idea era sólo recuperar la información… Pero ahora se me ha metido idea de repararlo por completo y buscar el mismo diodo quemado y sustituirlo o por lo menos poner uno que sea el equivalente…
Ahora es donde pido ayuda el diodo quemado Dice el fabricante es ON y trae un número 806 …
Alguien podría ayudarme para saber cual sería el equivalente a ese dio do (aclaro) el disco duro sigue funcionando sin el diodo pero temo que no tenga esa protección y muera por completo…
Gracias de antemano por leer mi humilde comentario Saludos a todos y gracias a Ruge
Dejó correo por si me pueden ayudar sony_lun@hotmail.com
Ruben Tara dice
Gracias por esta detallada explicacion, logre recuperar los datos de un disco duro marca seagate de 80GB, el cual tenia arrumado desde hace tres años y lo daba por perdido ya que cuando le conectaba el cable de poder al disco duro, este calentaba demasiado, y pence que estaba quemado el disco. Al encontra y leer este tema busque el disco y detallando bien la tarjeta, vi el diodo quemado explotado, lo retire con el cautin y conecte el disco despues de unos cuantos sonidos funciono a la perfeccion lo unico es que no tengo como reemplazar el diodo ya que no tengo la identificacion del mismo por lo que se quemo, y lo otro es que vivo en Venezuela y es imposible comprarlo, lo otro seria conseguir otra tarjeta logica que tenga el componente en buen estado. Lo usaré así faltandole esa proteccion. Agradesido por sus enseñanzas
Juan Lededc dice
Hola amigo. Muy buena explicación.
En mi caso, tengo un disco rígido que no es reconocido por el BIOS. No toma temperatura. No hallé nada anormal.
Puedes brindarme alguna sugerencia?
Te agradezco mucho.
Hanz dice
Hola tengo un disco duro que se me dañó por conectarle por equivocación un adaptador de 18v en lugar del propio, cambié la placa por la de un disco duro idéntico… pero no puedo leer nada. alguna idea para poder leerlo??
Diego Gaston Morinigo Sanabria dice
Buenas! Segun lo que entendi el diodo de los 12v es el que se quemo? y quitaste ese y volvio a funcionar? El de la izquierda es el de 5v y el de la derecha es el de 12v, es asi? Creo que le envie corriente de 12v donde tenia que ir 5v por error y huele a quemado en esa zona pero no se cual debo sacar. Que me recomendas hacer? Gracias por el gran aporte!
David dice
Hola Eugenio, a ver si se te ocurre tengo un HD donde tenía instalado el sistema operativo y todas las herramientas de desarrollo que utilizo en mi trabajo el caso es que hace más o menos una semana ocasionalmente cuando arrancaba el equipo no reconocía el disco y fallaba al arrancar (DISK BOOT FAILURE INSERT SYSTEM DISK AND PRESS ENTER), el caso es que ahora ya no lo pilla ninguna de las veces los platos giran (por lo menos vibra), no está muerto, ¿se te ocurre que puede ser? Sospecho que lo que comentas en tu artículo no debe ser ya que entiendo que estaría totalmente muerto aunque igual me equivoco. De antemano muchas gracias por tu respuesta. Un saludo
Hanz dice
Buen día amigo.
Muchas gracias por el aporte… Tengo un Disco Duro WD que se quemó por sobrevoltaje al conectarle un adaptador equivocado (el de un portátil al disco duro), como era de esperarse, ya no puedo leer el disco, he cambiado la placa por la de otro disco duro idéntico y al conectarlo me dice que no se puede inicializar el disco… Alguna idea para resolver el problema?
De antemano, muchas gracias.
FjzArt dice
Tengo el mismo problema, pero si lo conecto despues de cargar el sistema operativo a la pc esta lo reconoce pero no me lo muestra a simple vista, sino por medio de herramientas de recuperacion y no puedo acceder a los datos, no me aparece ni la tabla de particiones, solo un disco duro sin formato y en administrador de discos windows me reconoce como bad disk.
Julio dice
tengo un disco duro Marca MAXTOR DiamondMax 20 de 80gb PATA Dañado un diodo ya lo desoldé de la placa ahora solo quiero sacar mi información y desecharlo sera que me funcione con la ausencia de ese Diodo mas que sea solo para sacar mi información Agradesco de antemano esa ayuda muy importante de parte suya
Marcelo dice
Quetal Euge.. Tengo un disco duro samsung que con una descarga electrica quemo fuente se dañaron los componentes 6A8A..y el “000” si los aparto de la placa funcionaria el disco para recuperar archivos o tendria que reemplazarlos para arrancar?
Carlos Peña dice
Hola Eugenio.
Tengo un problema idéntico al de tu amigo. Soy diseñador gráfico y por un viaje guarde todo mi portafolio en un disco duro externo es un Samsung HD154UI. Al llegar al nuevo país cuando quise usar en un case nuevo el disco duro produjo un poco de humo y mas nunca arrancó. Observando la placa, vi que tiene exactamente el mismo diodo en paralelo, solo cambia la nomenclatura este dice: ON 028 LG. Sus patas conectoras están un poco como quemadas. De verdad necesito la información pues ahí está el trabajo de toda mi vida. Por favor ayúdame. Dime que hago yo no se nada de microsoldadura. Necesito saber como recuperar esa información. Yo estoy en Chile recién llegando, así que no conozco nada aquí, y no se si arrancarle ese diodo yo mismo con una pinza (se que es una locura) pero me da miedo dañar la placa. Muchas gracias de antemano.
Eugenio Nieto dice
Busca el datasheet del diodo, para asegurarte de que es un supresor de sobretensiones, y si es así puedes desoldarlo.
No es complicado.
Saludos
Sergio dice
Hola Eugenio, excelente esta página para poder diagnosticar lo que le puede pasar al disco y como poder recuperar la información. En mi caso, es la primera vez que me pasa, siempre existe una primera vez para todo, je, es un segate barracuda 2000 GB el cual lo puse en un disco externo y comenzó a sacar humo, lo apagué enseguida pero no se si se habrá quemado algo o no, yo no aprecio que se haya quemado ningún diodo, son un poco pequeños la verdad como para ver algo si no entiendes. Estuve como mucho otros viendo la opción de cambiar la placa por otra igual, pero desde la misma casa lo desaconsejan, ellos dicen que se puede a ver quemado algo interno, pero como dice Carlos, te remiten a su empresa de recuperación que no se que usuario de a pie podrá pagar esos precios tan desproporcionados, esta visto que lo mejor es tener siempre una copia de lo más importante en la nube….alguna idea de como puedo intentar solucionar el problema?
Eugenio Nieto dice
Habría que ver el alcance del daño.
Si no tiene diodo de protección, o la corriente ha llegado a otros componentes, la reparación se puede complicar.
Busca a un técnico electrónico que revise las protecciones, a ver si se puede solucionar fácilmente.
Saludos
Ernesto dice
hola a todos….tengo un disco duro seagate barracuda de 3Tb modelo ST3000DM001,
Fw:sc48
date: 15227
site:WU
este disco le conecte un adaptador con una amperaje y voltaje muy alto, estuve mirando la placa y veo un diodo (KVP 49AM) el cual esta quedamo, pero por ser un disco duro tan nuevo, no he podido encontrar una placa igual, la pregunta es puedo cambiar ese diodo, por un diodo KVP 11 ???
Eugenio Nieto dice
Sí.
La referencia es KVP, el resto de caracteres pueden corresponder al lote de fabricación o a la fábrica.
Saludos
Juan dice
Hola, he visto tu artículo. Y me a sido interesante. Ya que yo tengo un disco duro de 500 gb y de un día para otro dejo de funcionar el ordenador no encendía. Cual fue mi sorpresa que a cambiar la placa base y enchufar el disco duro no funcionaba y no lo reconocía en el arranque de la placa, me disguste, porque tenía más de 120 gb de música que estaba coleccionando, lo tengo guardado en una caja y tendré que buscarlo m. Ojalá tenga suerte con lo que comentas y lo pase a otro disco. Siempre lo guardé ya que sabe si alguna vez podría recuperarlo y de esto es sobre el 2011, que fue cuando pasó la avería. Gracias por tu post.
Carlos Parada dice
Caso muy extraño. Estaba usando la PC, y en esos momentos hubo un gran corte de energía que abarcó a todo el país (Uruguay). Al volver la energía el disco (un SEAGATE, de tipo Sata) ya no era reconocido por la PC. Conecté otro disco y la PC funciona perfectamente. Al intentar arrancar con los dos discos, el sano y el que falló, la PC, aunque de forma extremadamente lenta, hace todo el POST, pero cuando muestra la pantalla de Windows, indicando que comienza a cargar el sistema operativo, el proceso se bloquea. El diodo (rojo) de la PC que muestra la comunicación entre el disco duro y la PC queda continuamente encendido. Y también queda mostrando la pantalla de carga de Windows bloqueada, pero de manera mucho más tenue.
Los dos clásicos diodos que tienen las placas de los discos duros aparentemente están bien, por lo menos con el tester no ser registran cortocircuitos. Ambos diodos indican las medidas típicas para ese tipo de componentes. Además he mantenido la PC largo rato prendida con el disco conectado, y la fuente no se vio afectada para nada. O sea no se registran elevaciones de temperatura, lo cual estaría indicando que podría haber algún cortocircuito, aunque el mismo no fuera de gran amperaje.
Lo que más me llama la atención es que el disco sano quede blquedado mientras el disco fallado se encuentre conectado. Es un defecto bien atípico. Ni bien desconecto el disco fallado, la pantalla de Windows vuelve a iluminarse de manera característica y continúa con la carga del sistema operativo desde el disco sano, que es el que estoy usando en estos momentos. Aclaro que si al disco fallado le desconecto solo el conector de los datos, el sistema sigue bloqueado. Recién cuando desconecto el cable de la alimentación del disco con fallas, el PC continúa con la carga de Windows. Eso me confunde, porque parecería que hubiese un cortocircuito en el disco fallado que afecta a todo el sistema. Salvo que al alimentar al disco fallado, pone en actividad algo que interfiere, impidiendo arrancar al disco sano. Pero lo estraño es que no le impide funcionar completamente, lo deja llegar hasta la carga de Windows y recién ahí provoca su bloqueo.
En Internet hay, un sitio que corresponde a una ciudad de Canadá que ofrecen venderte una placa electrónica igual a la de tu disco. Pero lamentablemente la comunicación solo la realizan en inglés, y lo peor es que ni siquiera parece ser una persona de habla inglesa, porque su inglés es bastante atravesado. Puede que sean chinos radicados en Canadá, o que se hagan los chinos para no expresarse con mucha claridad a propósito. Te solicitan que les mandes la placa vieja, para que ellos intercambien los integrados del BIOS de la placa vieja hacía la placa que ellos te van a mandar. Eso es correcto, porque a pesar de ser de una placa sea exactamente del mismo modelo, en cada BIOS de los discos duros, queda grabada la información con la configuración que uno ha creado en su disco duro. Pero, por muchas cosas que he averiguado a través de Internet, no me merecen ninguna confianza. Y por lo tanto, por el momento, no quiero mandar mi placa vieja, porque mientras la tenga en mi poder, podré conservar el BIOS, elemento central para poder recuperar mi disco, si es que en algún momento consigo otra placa exactamente igual a la mía.
He podido comprobar que a pesar de ser de un mismo modelo, los discos duros tienen enorme cantidad de variantes, por lo menos eso es así desde aproximadamente el 2004 o 2005 hasta el presente. Y eso es totalmente así en los discos de 1 TB o de mayor tamaño. La placa electrónica y sus componentes pasivos es siempre la misma, pero los componentes activos, especialmente los circuitos integrados, tienen diferentes características. Parecería que las empresas lo hacen bien a propósito, para que cuando un disco falle no haya posibilidades de repararlos. Pero resulta que ahora la propias empresas fabricantes de discos entraron en otro negocio muy lucrativo, te ofrecen sus servicios para la recuperación de los datos, y te cobran cifras que la mayoría de los simples usuarios no podemos pagar. Solo lo puede pagar una empresa, y es algo que no entiendo, porque las empresas medianas, las grandes y las muy grandes tienen sus sistemas totalmente protegidos contra este tipo de problemas. Lo hacen a través de sistemas en RAID especiales, donde cada información está siendo grabada en varios discos paralelos a la vez, y eso es en forma permanentemente. Un banco, una empresa financiera, cualquier industria importante, no puede permitirse perder información, y están súper protegidos contra ese tipo de problemas. Los únicos que estamos desprotegidos somos los simples usuarios que por falta de información, o a veces por simple dejadez, no tomamos a tiempo las medidas adecuadas para protegernos de estos problemas. Y cuando suceden ya es tarde para protegerse. Si en tu disco tenés información de valor, así solo sea de valor sentimental, esas empresas te cobran desde un mínimo de 500 dólares hasta varios miles de dólares. Y nunca te aseguran un presupuesto de antemano. Después que tu disco está en sus manos, si realmente necesitás los datos, tendrás que pagar lo que ellos te pidan. Casi se podría decir que te hacen un chantaje legal. Por eso es que casi no hay información técnica fidedigna sobre los discos duros de ninguna de las diferentes marcas. Y es por eso mismo que las empresas de ese sector trabajan en total hermetismo técnico. Y además, de cada modelo de disco duro hacen una enorme cantidad de variantes, lo que dificulta enormemente poder solucionar los problemas. Esto hace que aparezcan algunos vivos que te ofrecen soluciones baratas, vendiéndote placas electrónicas por aproximadamente unos 50 dólares, y también por menos, pero que muy posiblemente lo único que hagan es sacarte dinero y nada más. Saben rodear su negocio con apariencias de empresas serias, pero las cuales en el fondo son fachadas nada confiables. En Internet aparecen por todos lados, pero si te informás bien podrás comprobar que, entre otras cosas, todos aquellos clientes que hacen comentarios de haber resuelto su problema con sus placas, son comentarios ficticios, seguramente puestos por ellos mismos. Si recurrís a negociar con ellos a través de EBAY, han creado un sistema a través del cual te demoran mucho la entrega del producto, empezando por la propia demora en tanto tú, previamente, les tenés que enviar tu placa, y generalmente es a un país muy lejano como Canadá. De esa manera cuando lo recibas de vuelta, y te encuentres con que la placa que te han enviado no da solución a tu problema, ya se habrá pasado el tiempo máximo para realizar el reclamo. De esa forma logran seguir engañando a mucha gente. Puede que entre tantos que engañan a alguno le den una solución real, pero eso solo será cuestión de suerte.
Si se te ocurre algo sobre lo que expliqué inicialmente de mi problema, o si conocés una empresa que realmente sea seria y te ofrezca soluciones reales, y cuyos costos sean relativamente económicos, te agradezco desde ya la información.
Te pido disculpas por lo largo de mi información, aunque espero que por lo menos haya servido para alertar a la gente para que no se deje engañar.
Eugenio Nieto dice
Podrías medir la corriente que absorbe el disco duro para verificar si realmente hay un corto.
La fuente del PC tiene bastante potencia, y un pequeño cortocircuito no impide que siga funcionando, aunque sí afecta al funcionamiento del equipo si la tensión de la fuente cae.
Yo primero buscaría el cortocircuito, porque es posible que así “resucites” el disco.
Saludos
Luis dice
Tengo un samsung modelo st500lm012 el problema fue que al conectarlo el varistor se partio en dos y tambien daño un diodo zener el integrado que ambos protegen esta al parecer bien compre otro e cambien placas logicas misma version R3 pero no funciono quemo nuevamente la placa logica aunque al parecer solamente el varistor por que olvide poner una malla de plastico que viene entre la placa logica y disco duro sigo pensando en cambiar solamente el varistor pero no se donde encontralo.
Eugenio Nieto dice
Los síntomas que cuentas no tienen mucho sentido, salvo que haya un cortocircuito en el motor del disco, por lo que es posible que no puedas repararlo.
Saludos
Marcos dice
Hola Eugenio. Si en el disco que no funciona pongo la placa lógica de un disco de la misma marca y modelo, esta placa lógica ¿corre riesgo de arruinarse? Ya que después quisiera volver a ponerla en el disco original que sí está funcionando. Te lo pregunto porque alguien me comentó que el cortocircuito puede estar en la placa lógica o en las pinzas internas del disco, en cuyo caso de nada serviría cambiar la placa lógica. ¿Podría el cortocircuito no estar en la placa lógica entonces?
Eugenio Nieto dice
Es complicado.
Seguramente funcionaría, pero no te lo puedo asegurar.
Es más fácil que el cortocircuito esté en los componentes de entrada que en los cabezales, y en todo caso es difícil que se dañe.
Creo que lo peor que puede pasar es que no funcione bien, porque la placa sea una versión ligeramente distina a la del disco.
Si tienes poco que perder y mucho que ganar, puedes intentarlo.
José Andrés dice
Eugenio gracias por intentar enseñar al que no sabe,que es mi caso,yo quise aprovechar un disco para hacerme uno externo, y compre un adaptador Sata-Ide, y en principio pude leer su contenido dándole corriente atraves de una fuente que también era de un ordenador, pero al rato olí a quemado,lo desenchufe, y vi que un pequeño componente ,supongo que un diodo como el que tú dices,se había quemado. Mi pregunta es si no encuentro algo parecido, puedo poner un diodo normal, o puedo hacer que funcione sin el ¿.
Muchas gracias y un saludo
Eugenio Nieto dice
Deberías primero confirmar qué componente es.
Si se trata realmente de un diodo TVS o transil, puedes cortarlo para comprobar si funciona, aunque deberás poner uno nuevo para no perder la proteccion.
Saludos
jose andres dice
el componente lo tengo localizado, pero no alcanzo a leerlo con claridad, al estar un poco quemado . podría ser GKOJN451,?se parece a algo que conozcas?
Eugenio Nieto dice
Por ese código no encuentro nada.
Necesitarás una buena lupa, y bastante luz para descifrarlo.
Jorge dice
Tengo un disco duro samsung que la maquina no lo reconoce, estaba trabajando en la noche y apage la maquina y al dia siguiente, la maquina no reconocia el disco. Necesito tu ayuda tengo informacion importatante.
Eugenio Nieto dice
Lo primero es verificar las tensiones, tal como explico en el artículo.
A ver si tienes suerte y lo resuelves.
Saludos
Ruidoquedito dice
Pues tengo un disco con los mismos sintomas… tengo que probar eso que has explicado aquí porque tiene todas las fotos y vídeos de la niña casi desde que nacio… menudo marrón¡¡¡
Eugenio Nieto dice
Ya nos contarás.
Suerte
Keyzo dice
Amigo, eres un MAESTRO, gracias a ti pude recuperar la información del Disco Duro, sí pienso reemplazarlo pero con tu apoyo al menos me ahorré el servicio de recuperación de datos, Gracias!
Eugenio Nieto dice
Me alegro mucho de que te haya sido útil.
Isidro dice
Gracias, andaba buscando información respecto a este tema y aquí lo encontré
Eugenio Nieto dice
Me alegro de que te haya sido útil.
Saludos
Roberto dice
Excelente amigo Nieto, muchas gracias por la información, bien explicado todo, los diodos son la clave especialmente cuando hay una sobrecarga de voltaje.
Eugenio Nieto dice
Muchas gracias, Roberto.
Ramiro dice
informacion muy util yo tengo un disco duro, que no lo pude ver en ninguna otra maquina y tengo informacion muy importante personal voy a comenzar a ver cual es el problema muy bueno el articulo .
eugenionieto dice
Espero que tengas éxito, Ramiro. Si se complica demasiado, siempre puedes buscar un disco idéntico e intercambiar las placas, para acceder a los datos.
Por cierto, nunca hay que abrir la caja para acceder a los discos y el cabezal (salvo que en vez de repararlo quieras hacer una autopsia). Si no dispones de una sala con las condiciones ambientales adecuadas y totalmente limpia, el disco morirá en poco tiempo, debido a humedad, polvo, etc.
Un saludo.
